攝像機在安裝時，由于場景環境不同，面臨的不確定因素較多。

本文從攝像機的防雷、防水、布線三個方面展開介紹

                                                    一、防雷

攝像機可在室內室外使用。當攝像機安裝于室外時，容易遭到雷電打擊；

室外安裝設備攝像機時，一般在安裝附近直接取電。這樣在雷雨天氣易受雷電波影響產生高壓和浪涌電流；

如果沒有必要的防雷、避雷措施，當有雷擊時，攝像機的運行將得不到保障，有可能導致攝像主機等短期內大量損壞，使整個攝像機系統無法使用。

為了攝像機能可靠、長久地運行，攝像機、立桿、機箱等相應設備須接地。

1、室外環境防雷

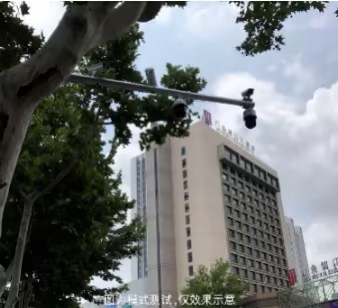

攝像機安裝在室外環境，遠處有接閃器或者更高的建筑物時。

一般情況下，設備的線纜敷設較長。

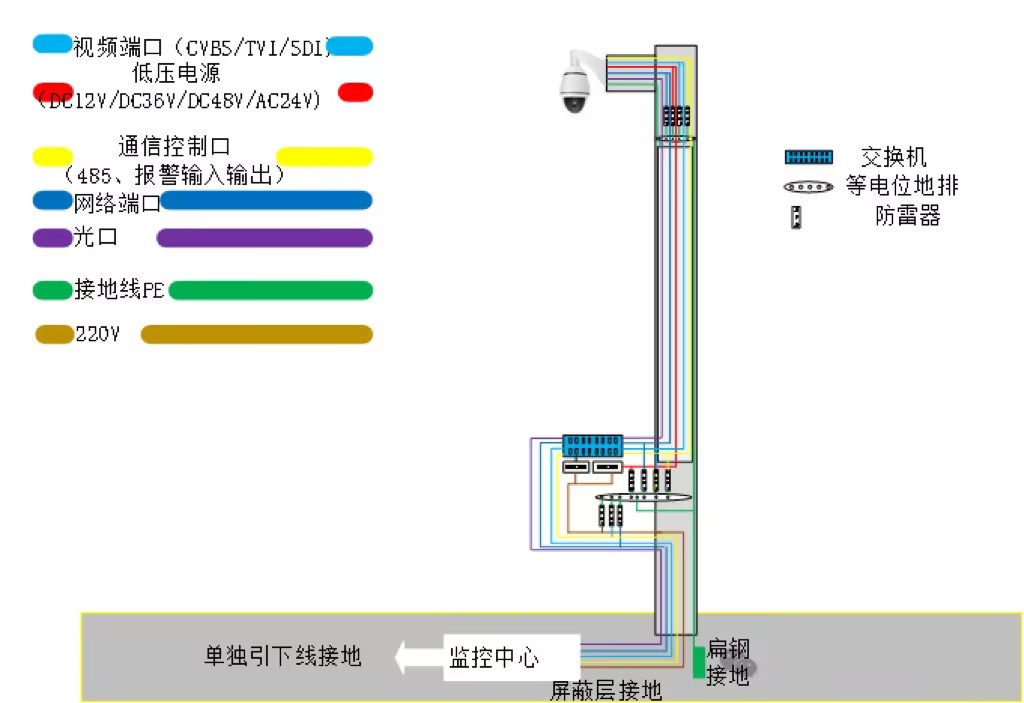

如下圖所示：

設備處于其滾球半徑范圍內，遭受直擊雷的風險較小，遭受間接雷的風險非常大。

A、確保線纜在進入設備時的安全性，需將其穿過金屬管進行屏蔽，并且金屬管必須進行接地處理，以消除潛在的電磁干擾。

B、對于長距離傳輸?shù)木€纜，為確保信號穩定且減少外界干擾，通常要求采用埋地敷設方式，嚴禁采用架空敷設。

C、在進入設備的每條線路上都應安裝防雷器，以有效防范雷電等自然災害對線路和設備造成的損害。防雷器通常與電源、通訊/控制、視頻/音頻等線路相連接，提供全方位的雷電防護。

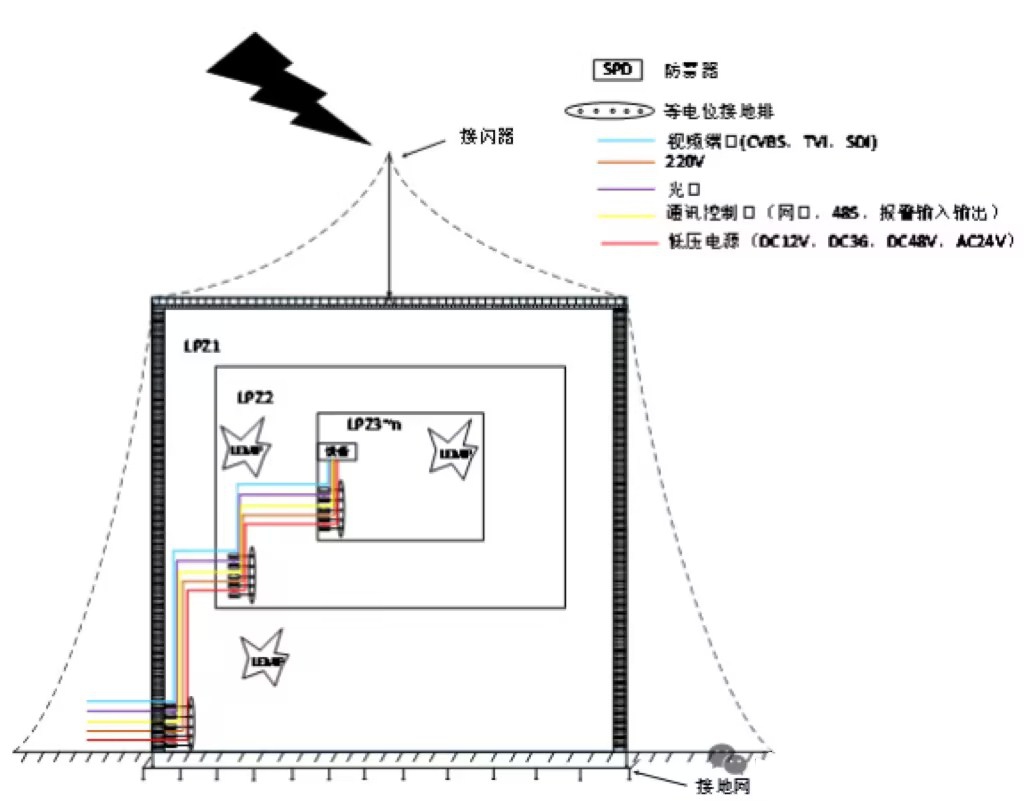

2、室內環境防雷

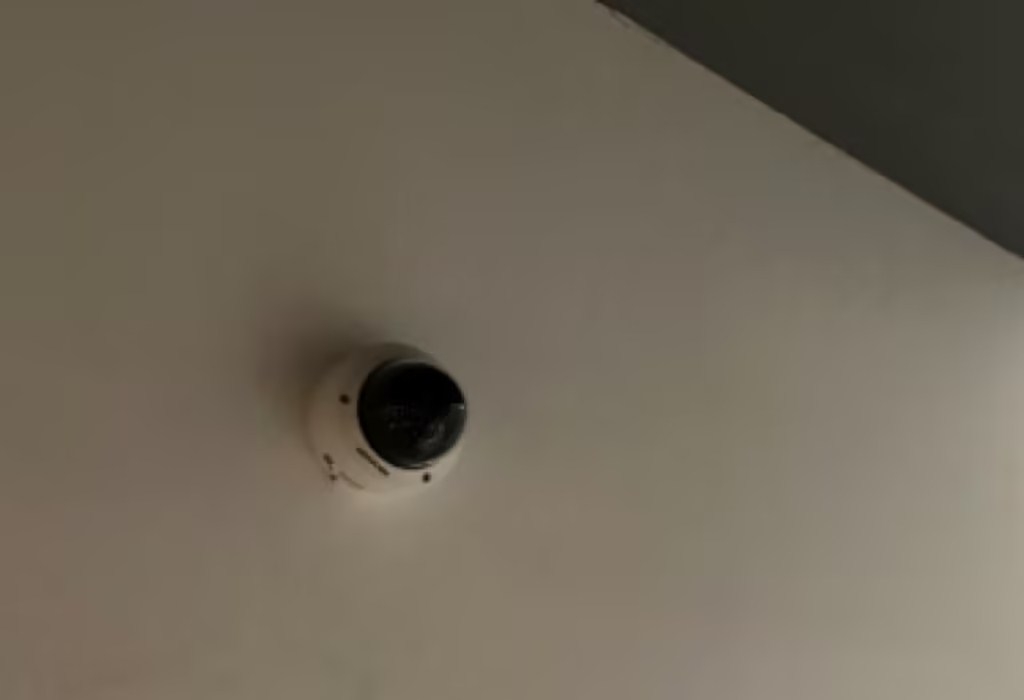

攝像機安裝在室內時，無直擊雷的危害。

主要考慮雷電電磁脈沖帶來的風險以及地電位反擊帶來的風險。

1、由于防護雷電電磁脈沖的成本通常較高，并且雷電發生的概率相對較小，因此通常不專門針對雷電電磁脈沖進行防護。而是依賴于建筑物自身的防護能力，這就要求建筑物的雷電防護設計必須符合GB 50343標準，以確保其能夠有效抵御雷電電磁脈沖的威脅。

2、為了避免地電位反擊的風險，嚴禁使用建筑物的避雷帶或避雷針引下線作為設備的接地線。這樣可以確保設備接地系統的獨立性和安全性，降低雷電對設備造成損害的風險。

3、對于室內設備而言，由于其通常具備自身的防雷保護措施，不需要額外加裝防雷器。這些設備在設計時已經考慮了雷電防護的需求，并采取了相應的措施來確保其在雷電環境中的安全穩定運行。

4、對于走線外拉的產品，其防護方案應參考室外環境進行設計。這意味著在考慮這些產品的防護時，需要充分考慮到室外環境的特點和雷電活動的可能性，采取相應的措施來確保產品的安全性和穩定性。

3、防雷接地

1、攝像機的安裝位置決定了其接地方式。若攝像機安裝于水泥柱或水泥墻面，需對其進行就近接地處理以確保安全；若其安裝于導通良好的金屬桿上，則可直接利用金屬桿實現接地，簡化操作。

2、在強雷暴地區或高感應電壓區域（如高壓變電站等），為保障系統安全，必須加裝大功率防雷設備并安裝避雷針等額外防護措施，以應對潛在的雷電威脅。

3、對于未接入后端設備的視頻線和網線，必須在本地進行單獨接地處理，以確保其穩定性；而接入后端設備的線路則僅需對后端設備進行接地處理，避免重復操作。

4、系統的等電位接地至關重要，接地裝置需滿足系統抗干擾和電氣安全的雙重標準，且嚴禁與強電網零線短接或混接，以防發生危險。

在系統單獨接地時，接地阻抗應控制在4Ω以內，接地導線截面積不得小于25mm2。接地線打入地下1.5米后，需檢測電阻是否達標，若不達標則需加深打入深度或另選位置安裝接地體，以確保接地效果最佳。

                                                   二、防水

1、尾線防水處理 — 網口

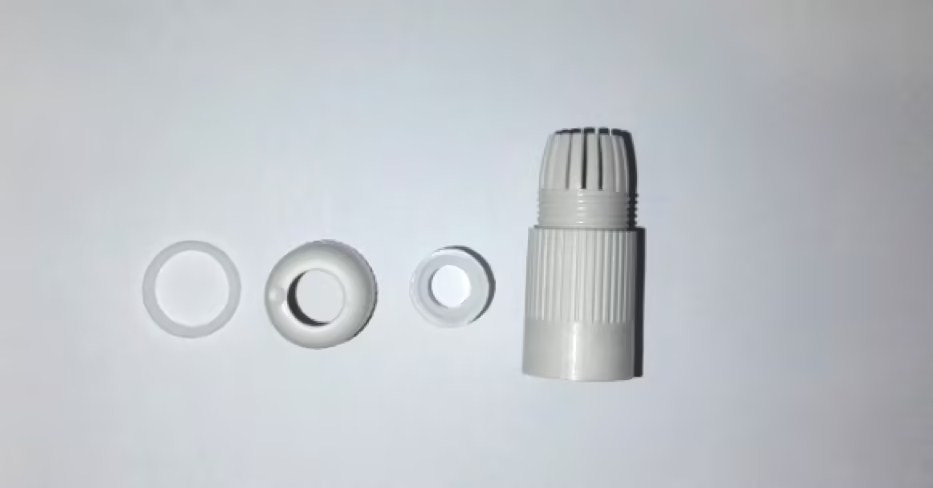

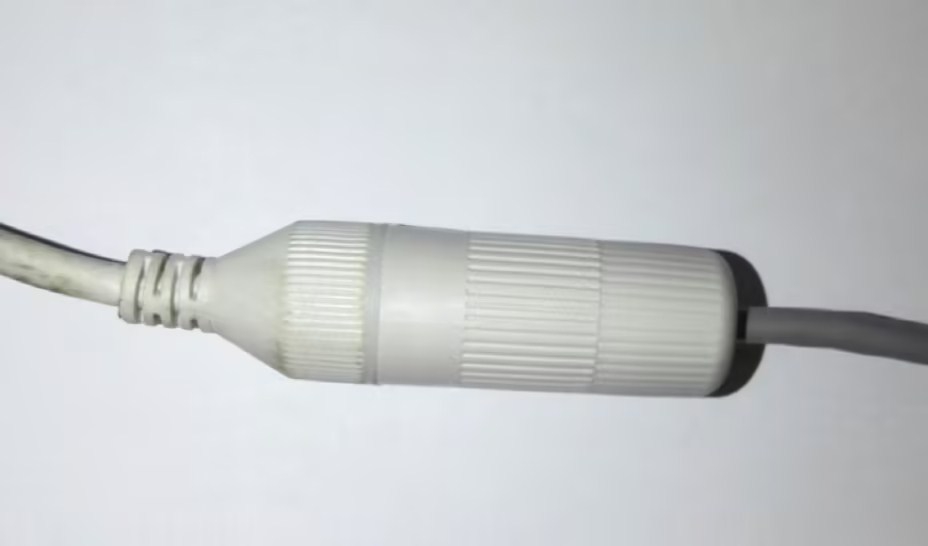

部分攝像機出廠標配網口防水套

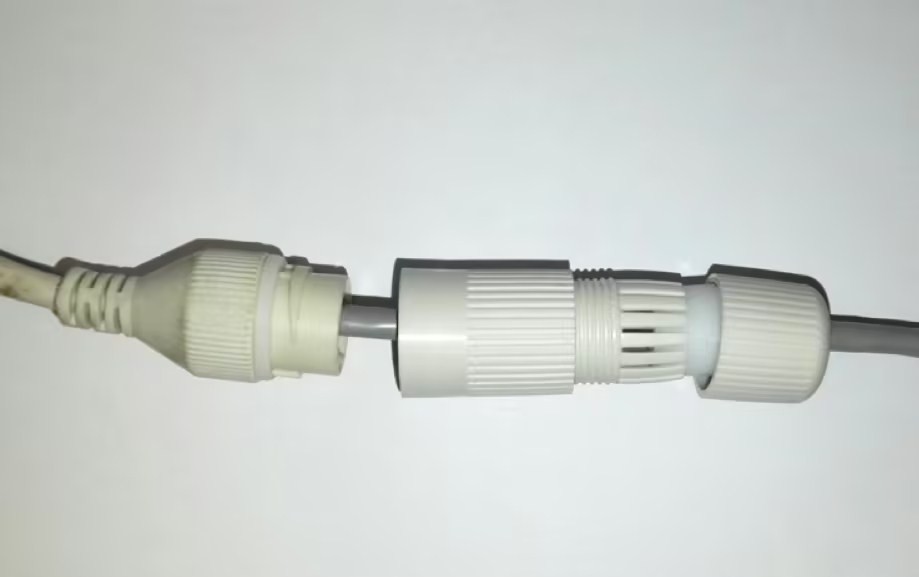

使用時先不做水晶頭，將網線依次穿過防水套的各個部件。

最后再做水晶頭，然后擰緊防水帽。

2、尾線防水處理 —其他線纜

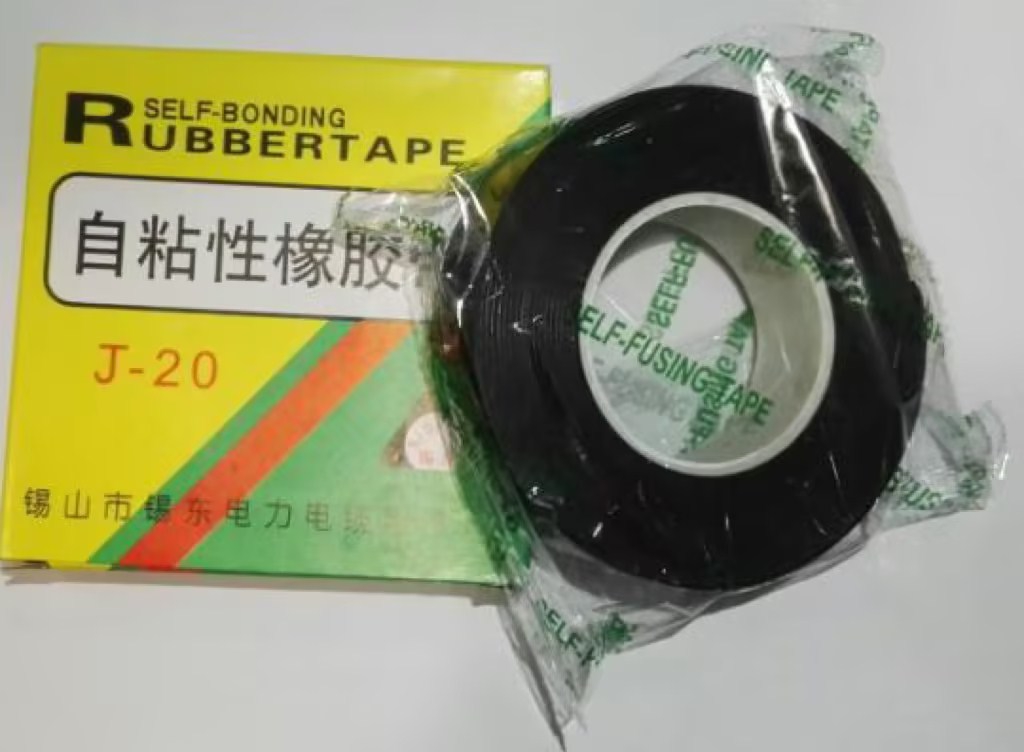

用于室外的設備，其他線纜需用防水膠帶包裹，非電工膠布。

使用時先撕下黃色離型紙，將黑色膠帶拉長至200%左右，以半搭式纏繞在接頭上，纏繞完成后在最外側包裹電工膠布絕緣，其他接口相同處理。

3、防水處理 ● 球機

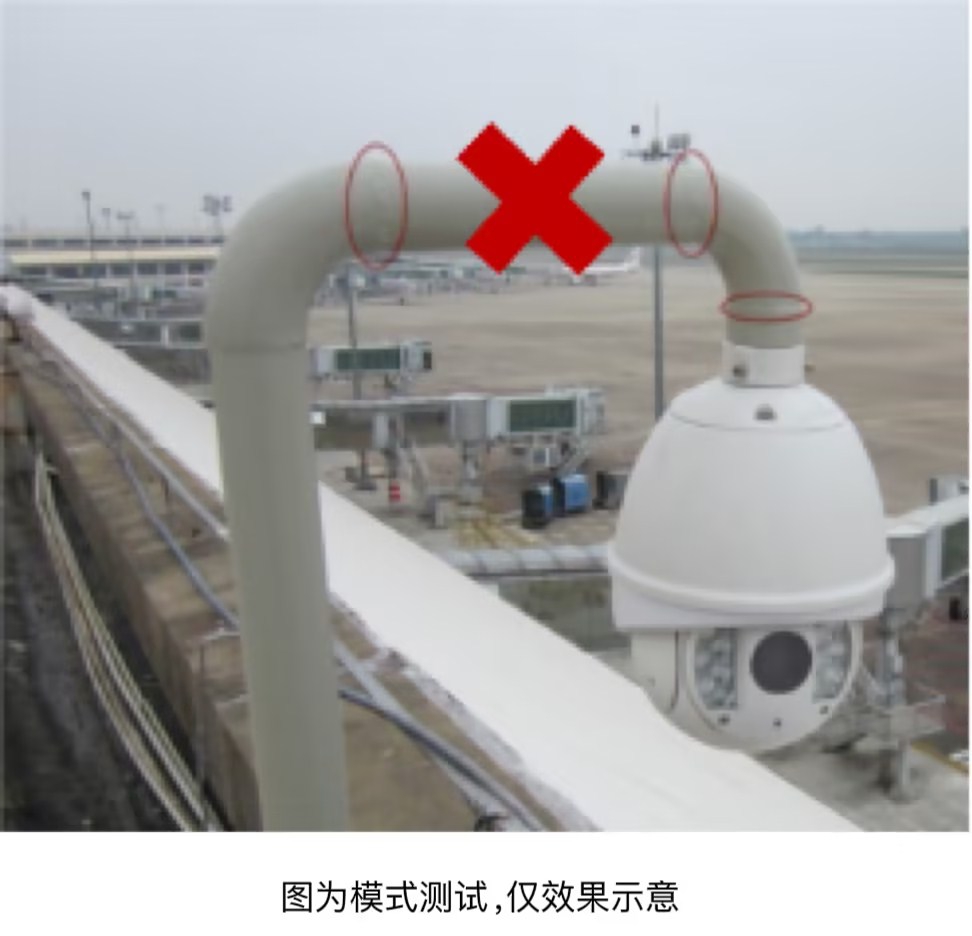

橫桿安裝球機的一端應有一定的上揚角度。

4、防水要求

1、安裝立桿采用L型桿時，推薦橫桿需要有一定的上揚角度，防止因橫桿密封性不好，雨水倒灌至攝像機頂部。

2、室外攝像機墻壁安裝推薦使用長壁裝支架，不推薦使用短壁裝支架或者吊裝支架。

3、自選支架安裝推薦使用連接口為內螺紋的支架，同時需確保支架的防水性能。

4、注意走線的接線端防水處理，防止因銹蝕造成圖像異常，壁裝方式且側面走線的攝像機出線口必須朝下，電源適配器應放置在配電箱內。

5、室內攝像機型號，不能暴露安裝于可能淋到雨或非常潮濕的地方。

三、布線

1、線纜選擇

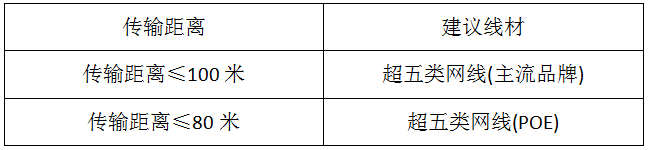

視頻線：用于傳輸視頻信號

網線：用于傳輸網絡信號

PoE實際上是采用直流方式供電，所以必須要考慮線路的壓降和線路損耗。

2、線纜鋪設要點

1、檢查提供的線纜是否滿足監控設備的需要，主要是檢測是線纜直徑大小，線纜需要帶屏蔽的是否都帶，雙絞的是否都雙絞等。

2、信號傳輸線必須與高壓設備或高壓電纜(10kV)之間保持至少50 米的距離。

3、室外布線盡量選擇沿屋檐下走線。

4、對于空曠地帶必須采用密封鋼管埋地方式布線，并對鋼管采用一點接地，禁止采用架空方式布線。

5、線纜按照接線圖紙布好后，線纜不裸露，例如線纜要用塑料軟管包好、從立桿橫臂到抓拍單元內的線纜全部走塑料軟管，軟管接頭做防水處理。
